一、產品概述：

WEW-1000B液壓試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。

本系列液壓試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。

適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。

二. 適用的試驗方法標準

試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。

三、產品介紹

1 主機

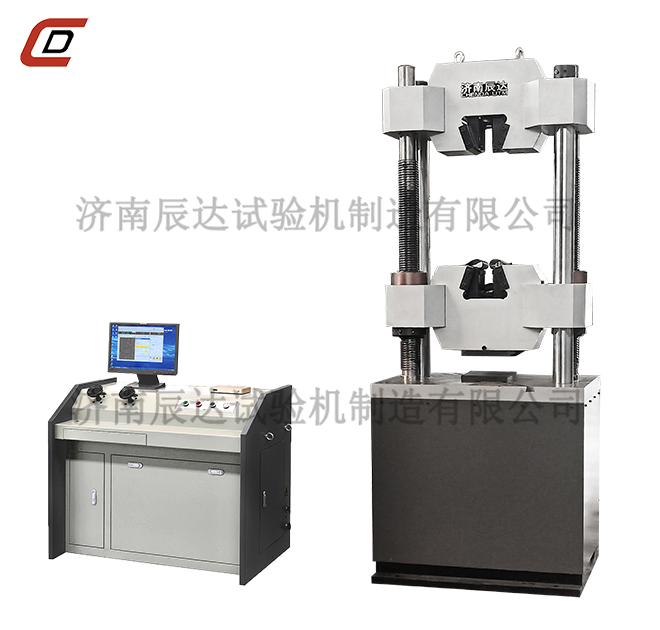

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖（宣傳圖片，僅供參考）

2 傳動系統

中橫梁升降采用電機鏈輪帶動橫梁移動，調整中橫梁的空間位置，實現拉伸、壓縮空間的調整。

3 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組，進入油缸。手動閥控制進入油缸的流量，實現試驗加載。

4.電氣測控系統：

（1）核心部件均采用進口原器件，性能穩定。

（2）具有過載、過流、過壓、位移上下限位等保護功能。

（3）內置式插卡式數據采集系統，實現試驗力、試樣變形和橫梁位移等參量的數據采集。

（4）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

四、主要性能技術指標

序號	項 目 名 稱	參 數
1	最大試驗力kN	1000
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的2%~100%
4	夾緊方式	液壓夾緊
5	圓試樣夾持直徑范圍mm	Φ6～Φ40
6	扁試樣夾持厚度范圍mm	0~30
7	扁試樣夾持寬度mm	80
8	最大拉伸試驗空間mm	620
9	最大壓縮試驗空間mm	550
10	控制柜外形尺寸mm	1200×620×850
11	主機外形尺寸mm	900×660×2400
12	電機功率kW	2.5
13	主機質量kg	3500
14	立柱凈間距(mm)	580
15	上下壓盤尺寸mm	202*202
16	彎曲支棍間距mm	400
17	彎曲支棍寬度mm	140
18	容許彎曲度mm	100
19	最大活塞行程mm	200
23	活塞最大移動速度mm/min	約80
24	試驗空間調整速度mm/min	約150
